Immergas Magis Herclues pro 16 T

Immergas Magis Herclues pro 16 T

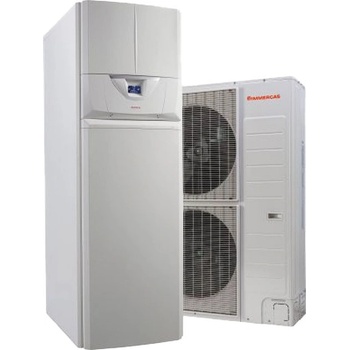

Nový Immergas MAGIS HERCULES PRO je splitové tepelné čerpadlo s vonkajšou jednotkou a stacionárnou vnútornou jednotkou, ktoré je kombináciou najväčšieho zásobníka v tejto kategórii, vyrovnávacej nádrže a vysokej účinnosti pre dosiahnutie vysokej energetickej triedy aj v oblastiach, kde je mrazivé podnebie.

Séria Immergas MAGIS HERCULES PRO zahŕňa zariadenia typu „všetko v jednom“, pretože stacionárna vnútorná jednotka poskytuje priestor pre voliteľné sady na vytvorenie aj viaczónových vykurovacích a chladiacich systémov. Okrem toho je integrovaný aj veľkoobjemový akumulačný zásobník TÚV z antikorovej ocele, ktorý poskytuje maximálny komfort aj v stredných a veľkých domoch, ako sú vily alebo bytové domy.

Štandardne je zabudovaná aj vyrovnávacia nádrž - dôležitá pre správnu činnosť tepelného čerpadla - čo zjednodušuje inštaláciu a optimalizuje náklady. Immergas MAGIS HERCULES PRO je ideálnym riešením pre novostavby s nulovým energetickým dopadom (s veľmi účinnou tepelnou izoláciou a príp. fotovoltickým systémom) a pre tých, ktorí chcú v súlade s požiadavkami Európskych noriem znížiť množstvo odpadu, ušetriť energiu a čo najviac znížiť škodlivé emisie.

Technické údaje IMMERGAS MAGIS HERCULES PRO 16 T

Immergas Magis Herclues pro 16 T

Energetická trieda vykurovania pre 55 °C

A+++

Energetická trieda vykurovania pre 35°C

A+

Energetická trieda TÚV/záťažový profil

A/XL

Chladiace médium (R32) g -

Chladiace médium (R410) g 2.980

Vykurovací výkon (teplota vykurovacej vody 35 °C) kW 16,00

Vykurovací výkon (teplota vykurovacej vody 45 °C) kW 15,30

Vykurovací výkon (teplota vykurovacej vody 55 °C) kW 14,60

Rozsah teploty výstupnej vody (režim vykurovania °C  20 - 55

Rozsah teplôt vzduchu vonk. prostredia (režim vykurovania °C -25/35

COP (teplota vykurovacej vody 35 °C)   4,26

COP (teplota vykurovacej vody 45 °C)   3,37

COP (teplota vykurovacej vody 55 °C)   2,74

Chladiaci výkon (teplota chladiacej vody 18 °C) kW 15,00

Chladiaci výkon (teplota chladiacej vody 7 °C) kW 11,20

Rozsah teploty výstupnej vody (režim chladenia) °C 5 - 25

Rozsah teplôt vzduchu vonk. prostredia (režim chladenia) °C 10/46

EER (teplota chladiacej vody 18 °C)   3,62

EER (teplota chladiacej vody 7 °C)   2,80

Max. elektrický príkon (vonkajšia + vnútorná jednotka

W 8.190

Elektrické napájacie napätie - 1 fáza / 3 fázy

V - Hz 400 - 50

Hmotnosť vonkajšej jednotky kg 101,5

Technické údaje vnútornej stacionárnej jednotky

Objem expanznej nádoby (vykurovanie) l 24

Objem expanznej nádoby (TÚV) l 16

Elektrický príkon čerpadla vykurovania

W 205

Elektrický príkon integrovaného ohrevu TÚV

W 2,3

Maximálny prevádzkový tlak vykurovania bar 3

Elektrické napájacie napätie - 1 fáza

V - Hz 230 - 50

Rozsah teploty TÚV (s aktivovaným elektrickým ohrevom °C 10-55 (10-65)

Hmotnosť vnútornej jednotky (prázdnej) kg 212

• HLAVNÉ VLASTNOSTI VNÚTORNEJ JEDNOTKY
  • 72-doskový výmenník chladivo / voda• 235-litrový zásobník teplej vody z nehrdzavejúcej ocele• 45-litrová vyrovnávacia nádrž, pracujúca aj ako hydraulický rozdeľovač navrhnutý pre integráciu sád ďalšej 1 alebo až 2 zón vykurovacieho systému a integrovanie elektrického ohrievača 3 kW (kdispozícii ako voliteľná sada)• 2,3 kW elektrický ohrievač TÚV sa dodáva štandardne (možná inštalácia 1 alebo 2 ďalších ohrievačov TÚV - k dispozícii ako voliteľné sady)• 24-litrová expanzná nádoba pre vykurovací systém• 16-litrová expanzná nádoba na teplú vodu• 3-cestný ventil pre TÚV / vykurovací systém• prietokomer, ktorý zapína tepelné čerpadlo, keď je prietok vody dostatočný• uzatváracie ventily s filtrom štandardne v dodávke• stupeň ochrany krytom IPX5D (schválený iba pre vnútornú inštaláciu

HLAVNÉ VLASTNOSTI VONKAJŠEJ JEDNOTKY (S NÁZVOM AUDAX PRO V2) • rotačný kompresor s invertorovou technológiou• predplnené chladivo R32 (verzie 4/6/9)• predplnené chladivo R410A (verzie 12T/14T/16T)• uzatváracie ventily pre okruh chladiva ako štandard• vzduchový lamelový výmenník tepla (s jedným ventilátorom vo verziách 4/6/9, s dvojitým ventilátorom vo verziách 12T/14T/16T)• elektronický expanzný ventil dvojprúdový• 4-cestný ventil pre inverziu cyklu• kúrenie a chladenie (reverzibilné)

Legenda: 1 16-litrová expanzná nádoba pre TÚV 11 vyrovnávacia nádrž s objemom 45 litrov / hydraulický rozdeľovač

RZ3 spiatočka miešanej 3. zóny (voliteľné) 2 235-litrový zásobník TÚV 12 dodatočná miešaná sada 3. zóny (voliteľné)

MZ3 prívod do miešanej 3. zóny (voliteľné) 3 2,3 kW elektrický ohrev TÚV (voliteľné) 13 dodatočná miešaná sada 2. zóny (voliteľné)

RZ2 spiatočka miešanej 2. zóny (voliteľné) 4 2,3 kW elektrický ohrev TÚV (štandard) 14 Y-kontrolný filter nečistôt

MZ2 prívod do miešanej 2. zóny (voliteľné)  5 3-cestný ventil TÚV / vykurovací systém 15 čerpadlo priamej 1. zóny

RZ1 spiatočka priamej 1. zóny 6 čerpadlo primárneho okruhu 16 sada proti vodnému kameňu (voliteľné)

MZ1 prívod do priamej 1. zóny 7 prietokomer 17 cirkulačná sada s čerpadlom (voliteľné)

AC výstup teplej úžitkovej vody 8 doskový výmenník chladivo / voda 18 sada solárneho systému (voliteľné)

AF prívod studenej vody 9 24-litrová expanzná nádoba na vykurovací systém

GP potrubie chladiva v plynnej fáze

RC recirkulácia (voliteľné) 10 3 kW elektrický ohrev pre vykurovací systém (voliteľné)

LP potrubie chladiva v kvapalnej fáze

MP prívod do solárneho kolektoru (voliteľné)

RP spiatočka zo solárneho kolektora (voliteľné)
